Redes LAN: Guía Esencial para la Conectividad Digital

Las redes LAN son la columna vertebral de la comunicación digital en entornos profesionales, industriales y tecnológicos, son responsables de conectar servidores, computadoras y dispositivos dentro de una misma infraestructura, garantizando un intercambio de datos rápido y seguro. Aunque estas redes están en el centro de la conectividad moderna, su funcionamiento, componentes y optimización siguen siendo un misterio para muchos. Comprenderlas no solo mejora el rendimiento de cualquier sistema, sino que también abre la puerta a un mundo de posibilidades en redes y telecomunicaciones.

En eovlog, sabemos que la ingeniería electrónica y las telecomunicaciones están en constante evolución. Debido a esto, en este artículo te explicaremos desde lo más básico hasta los aspectos más avanzados de las redes LAN, ayudándote a comprender su importancia en el mundo profesional. Si quieres mejorar tu conocimiento sobre redes y descubrir cómo optimizar tu conexión, sigue leyendo. ¡Aquí empieza tu camino para dominar el mundo de las telecomunicaciones!

Conceptos Fundamentales de una Red LAN: Estructura y Funcionamiento

Las redes LAN son el corazón de la conectividad digital en muchos entornos, desde oficinas hasta hogares.

¿Te has preguntado alguna vez cómo los dispositivos se comunican entre sí de forma tan rápida y eficiente?

En este primer paso, vamos a descubrir los conceptos clave que hacen posible que una red LAN funcione, y cómo su estructura asegura que todo se conecte de manera fluida.

¿Qué es una Red LAN y cuál es su propósito?

Una Red de Área Local (LAN) es un sistema de comunicación que conecta varios dispositivos dentro de un área geográfica limitada, como una oficina, un edificio o un campus universitario. Su principal función es permitir la transferencia rápida de datos entre computadoras, servidores, impresoras y otros dispositivos conectados, facilitando el acceso a recursos compartidos y la comunicación interna.

Para entenderlo de manera sencilla, imagina una LAN como una red de carreteras dentro de una ciudad pequeña. Todos los edificios (dispositivos) están conectados por calles (cables o conexiones inalámbricas), permitiendo que la información (los autos) viaje de un punto a otro sin salir de los límites de la ciudad.

Diferencia entre una LAN y otros tipos de redes

No todas las redes funcionan igual ni tienen la misma extensión. Para diferenciar una LAN de otras redes, es importante conocer algunos conceptos básicos:

• LAN (Local Area Network): Se limita a un espacio reducido, como una empresa, una escuela o un hogar. Es rápida y eficiente, pero no se extiende a grandes distancias.

• WAN (Wide Area Network): Es una red de área amplia que conecta múltiples LAN a nivel regional, nacional o global. Internet es el mejor ejemplo de una WAN.

• MAN (Metropolitan Area Network): Una red que cubre una ciudad o una región metropolitana. Suele ser utilizada por gobiernos y empresas para interconectar sucursales.

• PAN (Personal Area Network): Redes de corto alcance utilizadas para conectar dispositivos personales, como Bluetooth en un teléfono móvil o un smartwatch.

En pocas palabras, una LAN es la opción ideal para la comunicación dentro de un espacio delimitado, mientras que WAN y MAN conectan redes más grandes.

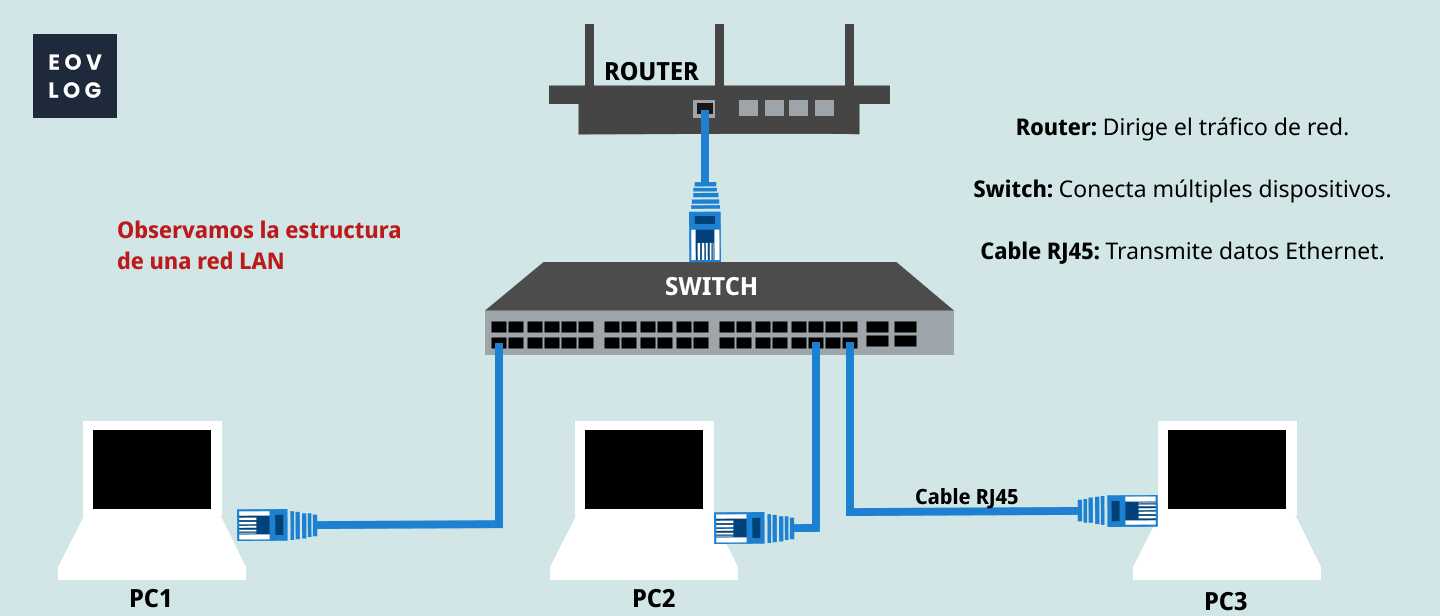

Componentes esenciales de una LAN

Para que una LAN funcione correctamente, necesita varios dispositivos que faciliten la transmisión de datos:

• Switch: Es el corazón de una LAN cableada. Actúa como un distribuidor inteligente que conecta los dispositivos y dirige los datos a su destino correcto.

• Router: Permite la comunicación entre la LAN e internet, asegurando que los dispositivos conectados puedan acceder a la web.

• Cables Ethernet: Son los conductos físicos que permiten la conexión rápida y estable entre los dispositivos y el switch o router.

• Dispositivos finales: Son los dispositivos físicos que harán la comunicación entre sí, por ejemplo: Computadoras, impresoras, televisores, etc.

Estos componentes trabajan en conjunto para garantizar una conexión estable y eficiente.

Tipos de LAN: Cableadas vs. Inalámbricas

Las redes LAN pueden clasificarse en dos tipos principales:

• LAN Cableada: Utiliza cables Ethernet para conectar los dispositivos. Ofrece una conexión estable y rápida, con menor latencia e interferencia.

• LAN Inalámbrica (WLAN): Usa tecnología WiFi para conectar dispositivos sin cables. Es más flexible y fácil de instalar, pero puede verse afectada por interferencias y una menor velocidad en comparación con las redes cableadas.

Protocolos y Tecnologías Clave en las Redes LAN

Las redes LAN son mucho más que simples conexiones entre dispositivos. Detrás de cada transmisión de datos hay un conjunto de reglas y tecnologías que garantizan que todo funcione de manera ordenada, segura y eficiente. ¿Cómo es posible que un archivo viaje desde tu computadora a una impresora en cuestión de milisegundos? La respuesta está en los protocolos de red y en la forma en que una LAN está estructurada.

Protocolos Fundamentales en Redes LAN

Un protocolo es como un idioma que los dispositivos usan para entenderse. Sin ellos, la comunicación en una red sería caótica y desordenada. Veamos los principales protocolos que hacen posible el funcionamiento de una LAN:

• Ethernet: Es el estándar de redes cableadas, funciona enviando paquetes de datos a través de cables, asegurándose de que no haya colisiones entre ellos. Se basa en la tecnología CSMA/CD (Carrier Sense Multiple Access with Collision Detection), que detecta si el canal está libre antes de enviar información.

• Wi-Fi: Es la versión inalámbrica de Ethernet, en lugar de cables, usa ondas de radio para enviar datos entre dispositivos y puntos de acceso (routers o access points). Funciona en bandas de frecuencia como 2.4 GHz y 5 GHz, cada una con sus ventajas en alcance y velocidad.

• VLAN (Virtual LAN): Permite dividir una red física en varias redes lógicas, esto mejora la seguridad y la eficiencia al agrupar dispositivos según su función en la empresa o el hogar. Por ejemplo, en una empresa, las computadoras del área administrativa pueden estar separadas de las del área de producción, aunque físicamente compartan los mismos switches y cables.

• TCP/IP (Transmission Control Protocol / Internet Protocol): Es el conjunto de reglas que rigen cómo los datos se dividen en paquetes, se envían y se reconstruyen al llegar a su destino. TCP garantiza que los paquetes lleguen sin errores, mientras que IP se encarga de que los datos encuentren el camino correcto.

Direcciones IP y el Modelo OSI en Redes LAN

Para que un mensaje llegue a su destino dentro de una LAN, cada dispositivo necesita una dirección única, como una dirección postal en el mundo real. Aquí es donde entran en juego las direcciones IP.

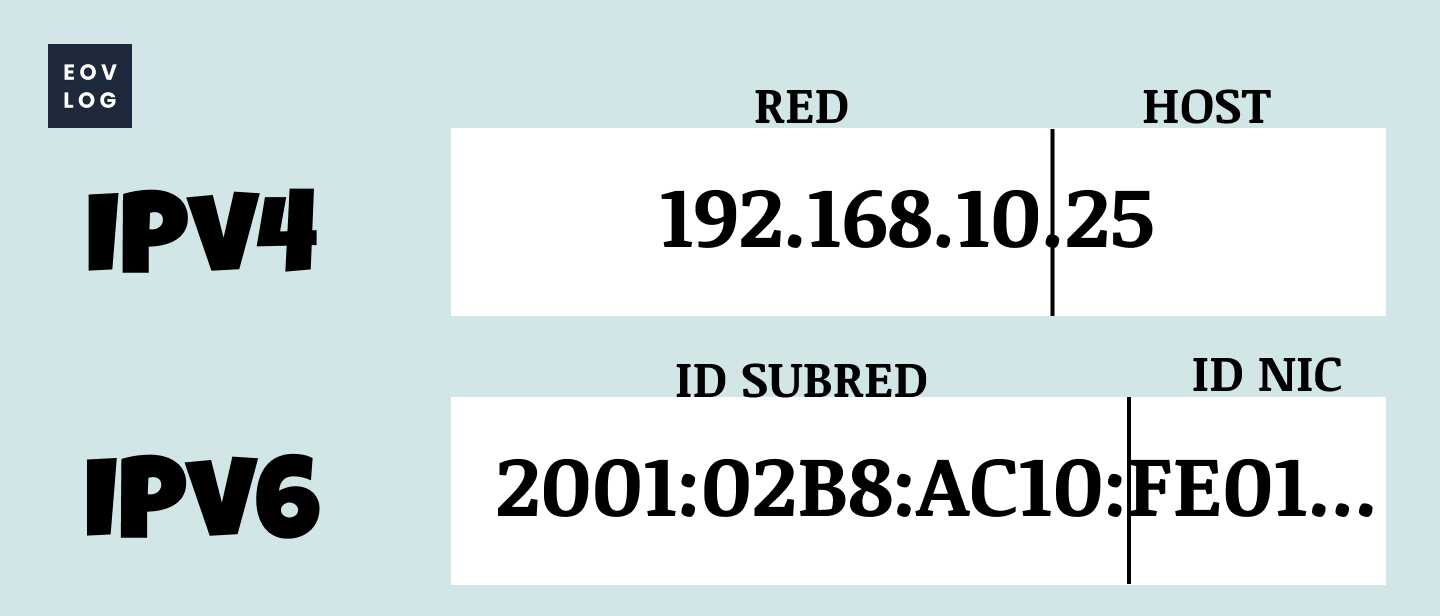

¿Cómo funcionan las direcciones IP?

Cada dispositivo en una red LAN tiene una dirección IP única que lo identifica. Estas direcciones pueden ser de dos tipos:

• IPv4 (Ejemplo: 192.168.1.10): Usa un sistema de 32 bits y puede generar aproximadamente 4,3 mil millones de direcciones. Sin embargo, con el crecimiento del internet, estas direcciones se han vuelto insuficientes.

• IPv6 (Ejemplo: 2001:db8::ff00:42:8329): Usa 128 bits, lo que permite una cantidad casi infinita de direcciones. Además, mejora la seguridad y el rendimiento en comparación con IPv4.

El Modelo OSI: La Arquitectura de las Redes

El modelo OSI (Open Systems Interconnection) divide la comunicación en 7 capas, cada una con un propósito específico:

1. Capa Física: Se encarga de la transmisión de señales eléctricas o inalámbricas.

2. Capa de Enlace de Datos: Controla la comunicación directa entre dispositivos dentro de la LAN. Aquí trabajan Ethernet y Wi-Fi.

3. Capa de Red: Se encarga del direccionamiento y el enrutamiento de paquetes. Aquí entra en juego IP.

4. Capa de Transporte: TCP y UDP aseguran que los datos lleguen correctamente.

5. Capa de Sesión: Establece y mantiene las conexiones entre dispositivos.

6. Capa de Presentación: Convierte los datos en un formato legible para las aplicaciones.

7. Capa de Aplicación: Es donde interactúan los usuarios y las aplicaciones (navegadores web, correos electrónicos, etc.).

Este modelo nos ayuda a entender cómo una simple acción, como enviar un mensaje o hacer una videollamada, atraviesa varios procesos antes de llegar a su destino.

Seguridad en Redes LAN

Sin medidas de seguridad, cualquier persona podría acceder a tu red, robar información o interrumpir el servicio. Por eso, existen varias estrategias para proteger una LAN:

• Filtrado MAC: Solo permite que ciertos dispositivos, identificados por su dirección MAC, se conecten a la red.

• Cifrado WPA/WPA2: Protege la comunicación en redes Wi-Fi mediante claves seguras. WPA2 es el estándar más seguro actualmente.

• Autenticación de Dispositivos: Métodos como 802.1X requieren credenciales para permitir el acceso a la red, lo que añade una capa extra de protección.

Ancho de Banda y Velocidad en una LAN

Piensa en una red como una carretera: si hay pocos carriles y mucho tráfico, los autos se mueven lentamente. En redes LAN, el ancho de banda es la cantidad de datos que pueden viajar al mismo tiempo, y la velocidad de conexión define qué tan rápido se transmiten esos datos. Factores clave:

• Velocidad de Ethernet: Puede ser de 100 Mbps, 1 Gbps o incluso 10 Gbps en redes avanzadas.

• Wi-Fi: La velocidad varía según el estándar (Wi-Fi 4, 5, 6).

• Latencia: Es el retraso en la transmisión de datos, crucial para videollamadas y juegos en línea.

Optimización y Escalabilidad en Redes LAN: De lo Básico a lo Avanzado

A medida que crecen las necesidades de conectividad, las redes LAN deben evolucionar para soportar más dispositivos, mayor tráfico de datos y garantizar un rendimiento óptimo. No es lo mismo una red doméstica con cinco dispositivos conectados que una red empresarial con cientos de computadoras, servidores y dispositivos IoT funcionando simultáneamente.

¿Cómo se puede mejorar el rendimiento de una LAN? ¿Cuáles son las mejores estrategias para hacerla escalable sin perder eficiencia? En este artículo, explicaremos técnicas avanzadas de optimización y cómo preparar una red para el futuro.

Cómo Mejorar el Rendimiento de una LAN

Cuando una red LAN comienza a fallar o a volverse lenta, es una señal de que necesita ajustes. Aquí hay algunas estrategias para optimizar su funcionamiento:

1. Optimización de Canales WiFi

En redes inalámbricas, el canal es la frecuencia que usa el WiFi para transmitir datos. Si varios routers cercanos usan el mismo canal, las señales se interfieren entre sí, causando lentitud. Para evitarlo:

• En 2.4 GHz: Usa canales 1, 6 u 11, ya que no se superponen con otros.

• En 5 GHz: Hay más canales disponibles, lo que reduce interferencias.

• Usa herramientas de análisis como WiFi Analyzer para identificar los canales menos congestionados.

2. Segmentación de Red con VLANs

Una VLAN (Virtual LAN) divide una red física en varias redes lógicas.

¿Por qué esto mejora el rendimiento?

Porque reduce el tráfico innecesario y evita colisiones de datos.

Ejemplo: En una empresa, puedes separar la VLAN de empleados de la VLAN de invitados, evitando que los visitantes accedan a recursos internos.

3. Calidad de Servicio (QoS) para Priorizar Tráfico

No todos los datos que viajan en una red tienen la misma importancia.Tenemos el QoS (Quality of Service) que permite priorizar ciertos tipos de tráfico para evitar retrasos en aplicaciones críticas.

• Videollamadas y VoIP: Alta prioridad para evitar cortes.

• Streaming y descargas: Prioridad media.

• Correos y navegación web: Baja prioridad.

Configurar QoS en routers y switches administrados mejora el flujo de datos y evita congestión en momentos de alta demanda.

Caso Práctico: Optimización de una Red LAN en una Empresa

Imaginemos una empresa con 100 empleados y problemas de red lenta. ¿Cómo se puede optimizar la LAN?

1. Segmentación con VLANs: Separar el tráfico administrativo del tráfico de invitados.

2. Implementación de QoS: Priorizar tráfico de videoconferencias sobre descargas.

3. Cambio a Wi-Fi 6: Mejorar la velocidad y capacidad de conexión.

4. Filtrado MAC y WPA3: Aumentar la seguridad de la red.

Después de aplicar estas mejoras, la empresa logra mayor estabilidad, menor latencia y una red más segura y escalable.

Si te gustó este artículo, en EOVLOG tenemos mucho más para ti. Visita nuestra biblioteca virtual y descubre contenido exclusivo sobre ingeniería electrónica, telecomunicaciones e IoT. Además, prepárate para los próximos artículos, donde exploraremos nuevas tecnologías que transformarán la conectividad digital.

Nos vemos en el próximo artículo. ¡Que la señal siempre esté a tu favor!
